MessageSujet: Tuto LX5 (& 3), nettoyage du capteur   Sam 11 Aoû 2012 - 23:15

Bonjour,
Pour mon 1er post, je vous propose mon expérience (réussi) du nettoyage d'un capteur de LX5.

Tout commence par cette constatation:


Voila, à force de le trimbaler de partout (footing, vtt, rando, canoé...) les poussières finissent par s''incruster...
j'ai voulu tenter le coup du nettoyage à la soufflette (compresseur) et là c'est pire que tout avec 4 taches de plus!!!...
Donc reste plus que la solution du démontage... un coup d’œil sur google et je tombe sur cette page très intéressante concernant le LX3: démontage LX3
Et surtout le lien vers le service manual du LX5: ICI

Bon ben à présent plus d'excuses en bois, y a plus qu'à!

On se prépare le terrain, une feuille blanche pour ne rien perdre, un tournevis cruciforme qui va bien (important), un plat et une pince de Bruxelles



Démontage du clip du sabot de flash pour accéder aux vis principales des coques



Démontages des vis de la coque arrière et on déconnecte les deux connecteurs



Pour le démontage des connecteurs, il faut basculer à 90° le système de verrouillage avec le tournevis plat:



démontage des vis de la coque avant:




Une fois la coque avant enlevée, on enlève le capot supérieur:



Puis la carte mère...attention au connecteur de l'objectif qui est également scotcher en plus du verrouillage mécanique:


Et enfin, on déclipse le support du filetage pour trépied afin de faire sortir le bloc optique par l’arrière

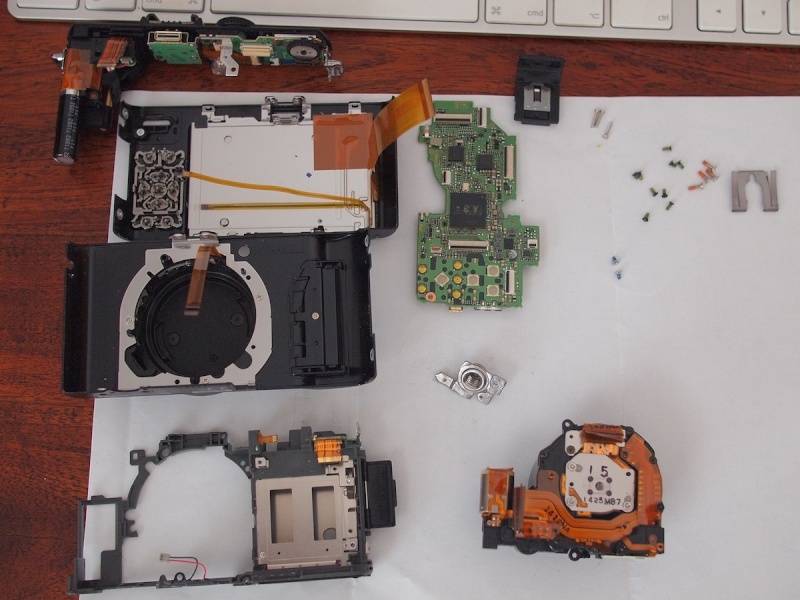

Nous voila avec un jouli petit kit!



démontage du bloc optique, ne pas dessouder les diverses tresses comme indiquer sur le service manual, mais enlever le capteur de position (flèche rouge) sur le coté et dévisser directement les 7 vis autour du bloc:



Ensuite on ouvre délicatement le tout et on accède enfin au capteur:



Et le cœur du problème avec mes poussières sur la première lentille en fait (le capteur est juste dessous):



Un bon coup de soufflette, on en profite pour remettre un chouilla de graisse sur les axes de guidage du support de cette lentille, on remonte le tout et c'est repartit mon kiki!!!


Si c’était à refaire à présent, je pense que l’opération démontage/nettoyage/remontage ne prendrait que 15/20mn grand max, tout sort et se remet très facilement, la doc est bien faite, penser à prendre LE bon tournevis et surtout ne jamais forcer pour sortir un élément!

@+
pepou


Dernière édition par pepou le Lun 13 Aoû 2012 - 16:15, édité 1 fois
Revenir en haut Aller en bas
Samharsch
8 Gb
8 Gb


Masculin Nombre de messages : 1020
APN : LX100, LX3 et FZ18
Dépt. ou Pays : 91 - Essonne
Date d'inscription : 24/04/2007

MessageSujet: Re: Tuto LX5 (& 3), nettoyage du capteur   Dim 12 Aoû 2012 - 11:36

Merci pour ce magnifique tutoriel. Il démystifie le démontage de l'appareil.
Les conseils finaux sont d'un extrême bon sens, mais méritent d'être rappelés, surtout si tu as réussi à tout démonter sans forcer. C'est bon signe !

Et merci aussi pour les photos d'illustration.

BRAVO !
Revenir en haut Aller en bas
valmente
16 Gb
16 Gb


Féminin Nombre de messages : 2876
APN : GM1 + OMD + APN Sigma et Ricoh
Dépt. ou Pays : 33
Date d'inscription : 25/04/2010

MessageSujet: Re: Tuto LX5 (& 3), nettoyage du capteur   Dim 12 Aoû 2012 - 11:46

impressionnant quand même ! bravo !
Revenir en haut Aller en bas
http://www.fluidr.com/photos/missvalmente
Dream Art's
32 Gb
32 Gb


Nombre de messages : 4255
APN : GH3
Dépt. ou Pays : 35 Rennes
Date d'inscription : 12/05/2011

MessageSujet: Re: Tuto LX5 (& 3), nettoyage du capteur   Dim 12 Aoû 2012 - 13:35

J'ai pas de LX, mais j'étais curieux de voir comment on pouvait sauver son capteur.

Très bon tutoriel, et merci pour le partage et les illustrations
Revenir en haut Aller en bas
https://www.facebook.com/ArtsDream.Photo
jeangui111
4 Gb
4 Gb


Nombre de messages : 474
APN : GF1
Dépt. ou Pays : 77
Date d'inscription : 09/10/2010

MessageSujet: Re: Tuto LX5 (& 3), nettoyage du capteur   Lun 13 Aoû 2012 - 0:02

Sympa le démontage. J'aime Smile
Revenir en haut Aller en bas
pepou
Nouveau Membre
Nouveau Membre


Masculin Nombre de messages : 10
Age : 47
APN : LX7, G3
Dépt. ou Pays : 83
Date d'inscription : 11/08/2012

MessageSujet: Re: Tuto LX5 (& 3), nettoyage du capteur   Lun 13 Aoû 2012 - 16:21

Merci!!!
je n'y croyais pas trop, mais finalement il n'y a vraiment aucune mauvaise surprise!
Revenir en haut Aller en bas
Philou91
Nouveau Membre
Nouveau Membre


Nombre de messages : 2
APN : Lumix LX5, Canon EOS 30D
Dépt. ou Pays : 91
Date d'inscription : 19/05/2013

MessageSujet: Re: Tuto LX5 (& 3), nettoyage du capteur   Mer 10 Juil 2013 - 22:13

Excellent, j'ai essayé et ça marche
Revenir en haut Aller en bas
