MessageSujet: Discussion sur le réglage du point nodal....   Mer 17 Mar 2010 - 18:47

Bonjour,

Je vais encore écrire beaucoup, c'est parce que si j'écris sur ce que je sais, je peux remplir un cahier de 32 pages, mais si j'écrivais sur ce que j'ignore, je remplirais une bibliothèque...

Pour ceux qui veulent tâter du panoramique 360x180° il faut régler sa tête panoramique afin que l'appareil fasse sa rotation autour de son point nodal.

Pour ce faire il existe des abaques, souvent fausses, et une méthode pour le faire par un test facile...

Il vous faut donc, un appareil photo, un pied, une tête panoramique, un objectif qui va bien et enfin une paille, vous savez le chalumeau (comme un dromaludaire, mais avec deux bosses) comme ceux de chez McDo !



Vous collez sur une vitre la paille avec un morceau d'adhésif, vous visez un objet lointain vertical et vous alignez votre appareil dans la même ligne.

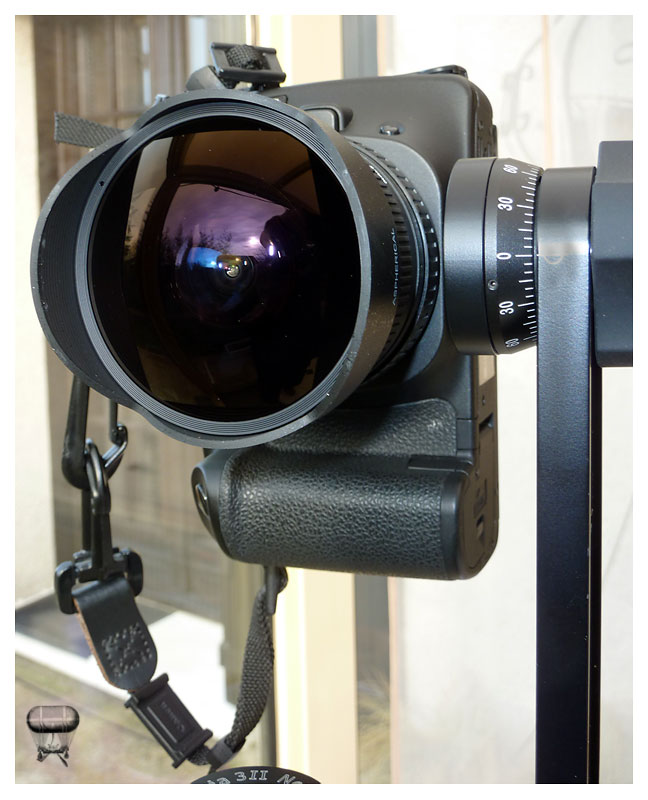

Le but est de trouver ce point ci:



Vous vérifiez dans le viseur que la paille et l'objet sont bien face à face, et vous tournez la tête pour mettre les repères tout à droite, si la paille semble s'éloigner, vous n'êtes pas au point nodal. Sur l'image je vous ai fait un crop du réglage.



Pareil pour tout à gauche:



Vous constatez que le défaut se balade de gauche à droite

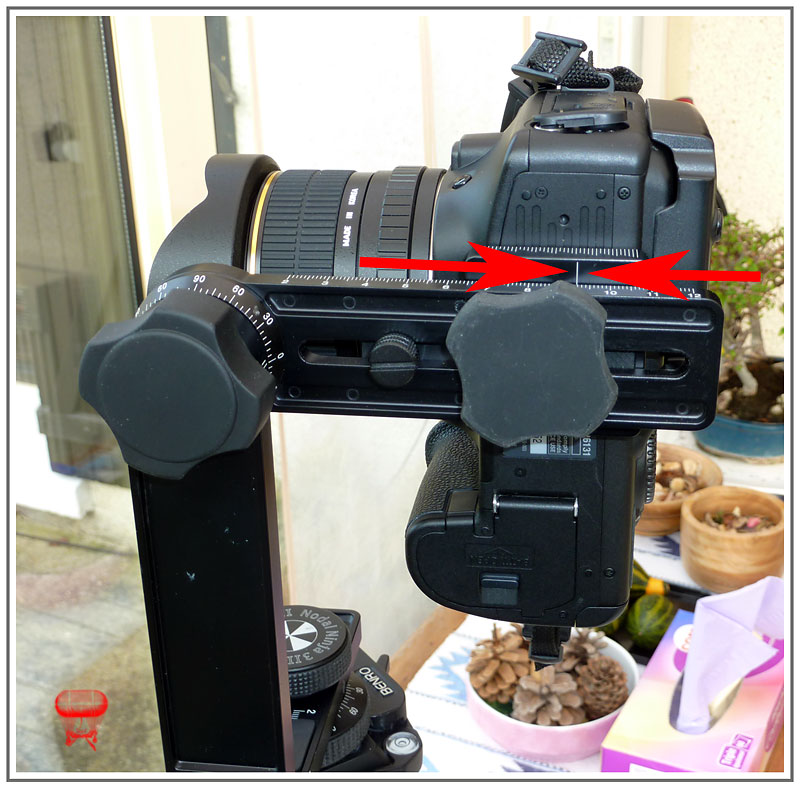

Alors vous avancez ou reculez l'appareil sur le rail supérieur pour que le repère reste fixe:







pour le réglage du rail du bas c'est simplissime, il suffit de viser le centre de l'axe de la tête, un repère le permet facilement.

Voilà, ce n'est pas compliqué et cela va vous simplifier les assemblages, surtout si le sujet est proche ou complexe...

Revenir en haut Aller en bas
http://jef-peter.com
grand-pa
Vainqueur de concours 1x
Vainqueur de concours 1x
avatar

Masculin Nombre de messages : 970
Age : 44
APN : Panasonic DMC-G1
Dépt. ou Pays : 05 - Gap, France
Date d'inscription : 27/09/2008

MessageSujet: Re: Discussion sur le réglage du point nodal....   Mer 17 Mar 2010 - 21:39

Sam/Jef, t'es un mec génial !

J'ai encore du mal à me remettre du dromaludaire...

Merci pour tout ce partage.
Revenir en haut Aller en bas
http://grand-pa.myphotos.cc/
no72no
2 Gb
2 Gb
avatar

Masculin Nombre de messages : 237
Age : 47
APN : PANASONIC LUMIX GX8 / G9
Dépt. ou Pays : 75
Date d'inscription : 25/10/2017

MessageSujet: Re: Discussion sur le réglage du point nodal....   Sam 23 Juin 2018 - 16:41

Merci pour le tuto, très simple et rapide.
Avec le 25 mm par transparence de la paille j'arrivais même à voir l'arbre visé derrière...
